[AWS] AWS 3tier Architecture 구성 7. 오토스케일링

반응형

web, was, db는 전부 연결이 정상적으로 된 것이 확인되었으니 nginx, tomcat을 활용하여 원하는 웹 페이지를 꾸미면 된다.



이번 장에서는 오토스케일링을 할 것이다. 오토스케일링을 하려면 우선 시작 템플릿이 무조건 필요하다.

토폴로지에 나온 것 처럼 Web서버와 Was서버에 오토스케일링 설정을 할 것이다.

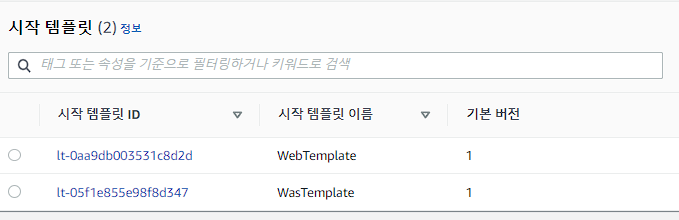

1. 시작 템플릿 생성



EC2메뉴 왼쪽 '시작 템플릿'탭에서도 만들 수 있다.

이곳에서 이미지를 선택할 수 있다. 만약 각 서버에 설정을 해놨거나 이런저런 수정 사항이 있을 경우 첫번째 사진에서 '이미지 생성'을 먼저 한 후 여기서 해당 이미지 파일을 선택하면 된다.

전에 만들어둔 private subnet 2를 연결하고 보안그룹 설정을 해주자

생성 했으면 was서버도 똑같이 하면 된다.





2. 오토스케일링 그룹 생성

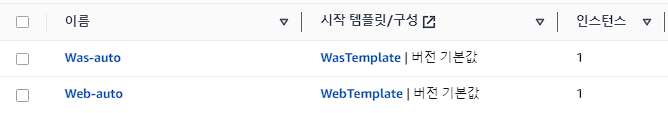

EC2 왼쪽 맨 아래에서 Auto Scaling 그룹을 생성 후 템플릿을 지정한다

a와 c 가용영역에서 생성되도록 2개의 서브넷을 설정한다

전에 만들어둔 로드밸런서에 연결을 하자

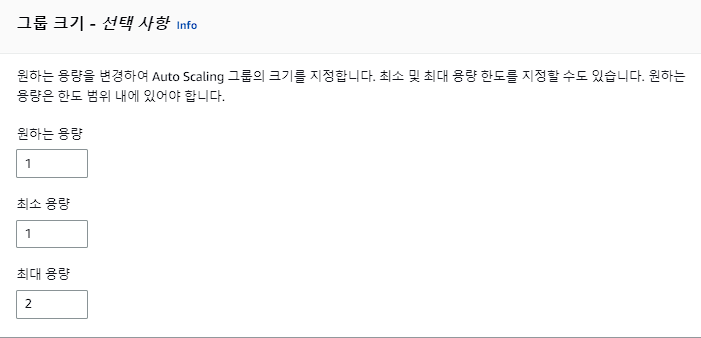

크기 설정. 지금은 1개로 운영하다가 특정 조건을 만족하면 2개로 늘어나게 할 것이다,

테스트를 위해 조건을 CPU 사용량이 30%가 넘어갈 때 로 정했다.



Was 역시 같은 조건으로 만들어주자



3. 오토스케일링 테스트



기존 인스턴스 말고도 새 유형인 t3.micro로 만들어진걸 확인할 수 있다

오토스케일링 생성이 확인되었으면 원래 있던 인스턴스는 있어도 되고 없어도 된다.

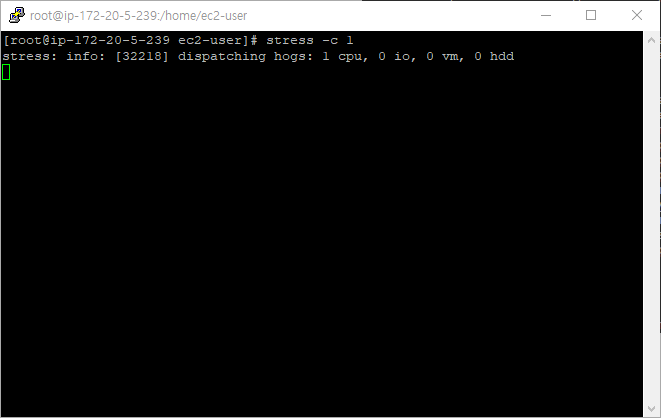

만들어진 웹 서버에 들어가서 cpu부하를 주자

# Amazon Linux 2023
yum -y install stress
stress -c <서버의 코어수>
# 코어 수를 정하면 해당 코어 개수에 100% 부하를 주게 된다


# Amazon Linux 2
amazon-linux-extras install epel
yum -y install stress
stress -c <서버의 코어수>
# 코어 수를 정하면 해당 코어 개수에 100% 부하를 주게 된다



4. 결과

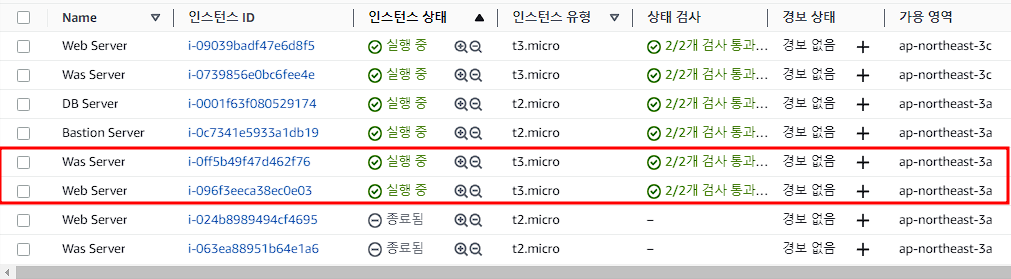

CPU부하로 인하여 각각 오토스케일링으로 새로 생성된 모습이다.(종료된 인스턴스는 기존에 있던 인스턴스를 종료한것이다)

이해를 돕기 위해 기존 인스턴스는 t2.micro로 만들었고 오토스케일링은 t3.micro로 만들어지도록  설정했다.



대상 그룹을 보면 인스턴스가 늘어남에 따라 자동으로 들어가 있는 것을 볼 수 있다

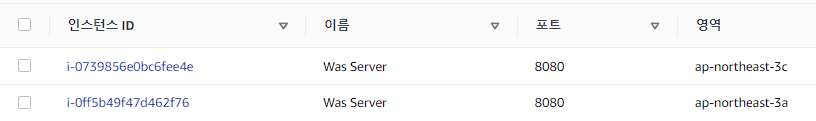

Was target group

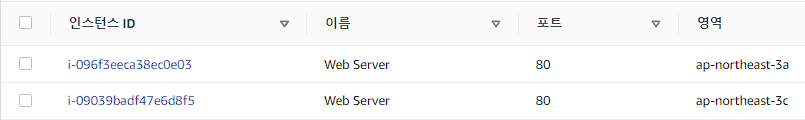

Web target group



5. 마치며

이제 기본적인 3 tier 환경 구성이 끝났다. 각 서버에서 nginx나 tomcat 같은 걸 이용해서 웹 페이지를 꾸미고 데이터를 처리할 수 있게 꾸미면 웹페이지가 완성된다. 하지만 이 부분은 클라우드 분야가 아닌 백, 프론트엔드 분야이기 때문에 굳이 넣지는 않았다.
